Anleggs- og vedlikeholdsmateriell

Det finnes et utall ulike materielltyper for anlegg og vedlikehold av jernbane- og sporveislinjer, både motorisert og ikke-motorisert. På denne siden er det delt opp i følgende kategorier:

bullet

Elrevisjonsmateriell = materiell til bruk ved montering/vedlikehold av kjøreledning og tilknyttede elektriske installasjoner

bullet

Lastetraktorer

bullet

Motordresiner

bullet

Materiell for anlegg og vedlikehold av banelegeme og skinnegang

bullet

Snørydding

bullet

Losji-, kontor-, lager- og verkstedsvogner



Elrevisjonsmateriell

Elrevisjonsmateriell brukes til arbeider på kjøreledning og tilknyttede elektriske anlegg. Materiellet er av sikkerhetsgrunner påmontert jordingspantografer som leder strøm direkte fra kjøreledningen til skinnende, dersom ledningen ved et uhell plutselig skulle bli spenningsførende. Det finnes både motorisert og ikke-motorisert revisjonsmateriell. Av de motoriserte enhetene er de fleste spesialbygde, med verkstedsfasiliterer og arbeidsplattform/-kurv. Det finnes også lastetraktorer til bruk for elrevisjon.

bullet

Ordinært, skinnegående materiell

bullet

Vei- og skinnegående materiell

Ordinært, skinnegående materiell

BV (ex SJ) revisjonsvogn type Qgz011 (ombygd motorvogn type Y6, 7 eller 8)

Strömstad, 22.02.1993

BV type Qgz011

Strömstad, 22.02.1993

BV (ex SJ) Qgz011.80-74-9-85

Uddevalla, 24.08.1995

BV Qgz011.80-74-9-85

Uddevalla, 24.08.1995

BV LMV.1931B [Euromaint revisjonsvogn for kontaktledning type QHZ-2, ombygd fra SJ skinnebuss type Y6, Y7 eller Y8]

Uddevalla, 09.08.2009

BV LMV.1931B

Uddevalla, 09.08.2009

Vei- og skinnegående materiell

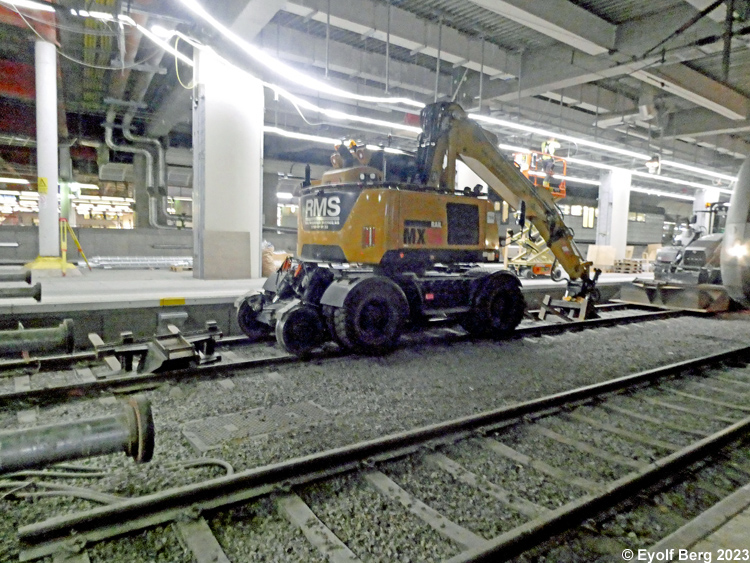

For mindre vedlikeholdsoppgaver benyttes ofte spesialtilpassede revisjonsbiler. De kjører på gummihjul og har flensede støttehjul for å holde dem på plass på jernbane- eller sporveisskinnene. Fordelen er at de kan kjøres av skinnegangen når behovet tilsier det, og at de kan kjøre på vei mellom oppdragene. Av den grunn er de også registrert som veigående kjøretøy.

BV revisjonsbil type Volvo Stormobil.

Bohusbanen, litt sør for Strömstad, 21.08.1995

Lastetraktorer

Lastetraktorene - ofte også kalt motortraller - er jernbanens alt-mulig-maskiner. De er utstyrt med lasteplan og vinsj og kan påmonteres ulike typer snøryddingsmateriell (Se også i det kapitlet) eller jordingspantograf (Se kapitlet Elrevisjonsmateriell). De eldste typene var små og kunne bare trekke lette tilhengere. Førerhuset på disse kan kun plass til føreren, til nød med en hjelpemann, og lastekapasiteten var svært begrenset. De nyere typene har førerhus med god plass til et større mannskap, også egnet som hvile- og spiserom. De har stor lastekapasitet og kan trekke opptil flere fullastede jernbanevogner. Behovet for lok eller skiftetraktorer som trekkraft for anleggs- og vedlikeholdsarbeid faller dermed i stor grad bort. Spesielt for Sverige er bruken av vanlige lastebiler (Scania og Volvo) tilpasset jernbanebruk.

BV (ex SJ) MTR.3077

Uddevalla, 24.08.1995

BV MTR.3077

Uddevalla, 24.08.1995

BV MTR.3077

Uddevalla, 24.08.1995

BV MTR.3095D (ex SJ MTR.011) (Utrangert)

Uddevalla, 09.08.2009

BV MTR.3095D

Uddevalla, 09.08.2009

BV MTR.3353E

Uddevalla, 09.08.2009

BV MTR.3353E

Uddevalla, 09.08.2009

BV MTR.3353E

Uddevalla, 09.08.2009

BV MTR.3928B (ex SJ MTR.101) [Scania L-111, basert på lastebil med samme betegnelse] (Utrangert?)

Uddevalla, 09.08.2009

BV (ex SJ) MTR.3928B

Uddevalla, 09.08.2009

SJ lastetraktor type MTR101, basert på Volvo lastebil

Grängesberg, 09.09.1991

BV (ex SJ) MTR101.3954

Uddevalla, 24.08.1995

BV MTR101.3954

Uddevalla, 24.08.1995

Motordresiner

Sverige har hatt en utstrakt bruk av motordresiner til ulike formål, sporinspeksjon, personelltransport, oppholdsrom, frakt av verktøy og mindre gjenstander m.m. På grunn av det mangfoldige bruksområdet har de fått et eget kapittel her.

SJ MDR.3551

Grängesberg, 09.09.1991

BV (ex SJ) MDR.3675

Strømstad, 22.02.1993

BV MDR.3675

Strømstad, 22.02.1993

BV MDR.3620D (ex SJ MDR.133) (Utrangert?)

Uddevalla, 09.08.2009

BV MDR.3620D

Uddevalla, 09.08.2009

Materiell for anlegg og vedlikehold av skinnegang og banelegeme

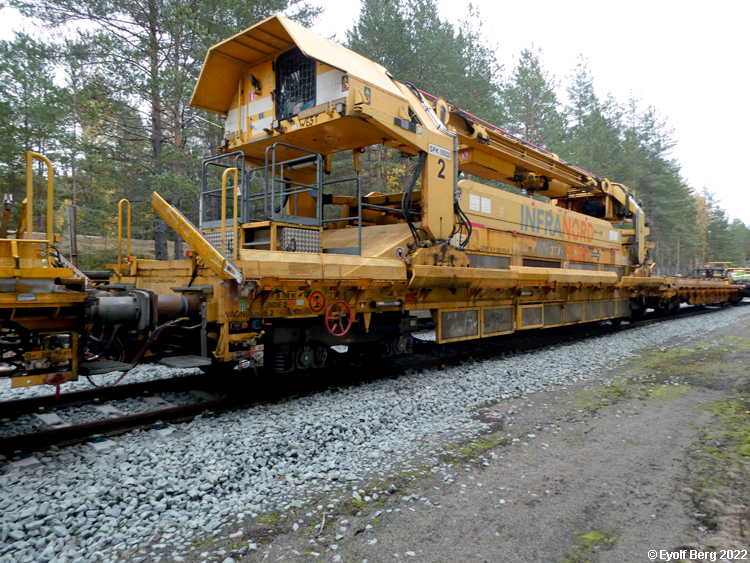

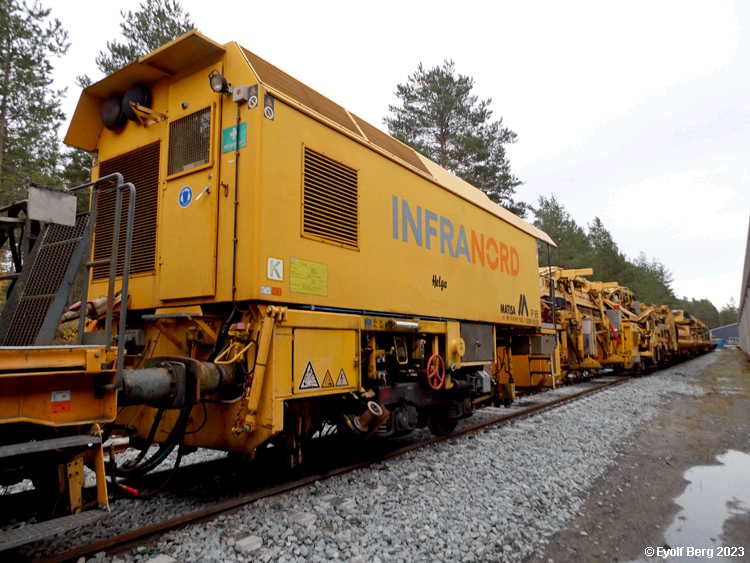

Til å anlegge og vedlikeholde jernbanens fysiske infrastruktur (skinnegang og banelegeme, det underlaget som skinnegangen ligger på) er det utviklet en rekke spesialmaskiner for utlegging og utskifting av pukkmasse, for montering og utskifting av skinner, både enkeltskinner og ferdige sporseksjoner, inspeksjon av skinnegang mv. I dette arbeidet spiller selvfølgelig også lastetraktorene en viktig rolle. Disse har imidlertid fått sitt eget kapittel ovenfor. En del materielltyper kan også brukes til andre formål, som snørydding.

BV PLB.2469B [P&Y type USP400S]

Uddevalla, 09.08.2009

BV PLB.2469B

Uddevalla, 09.08.2009

BV PLB.2469B

Uddevalla, 09.08.2009

BV PLB.2481B (ex SJ PLB.022)

Uddevalla, 09.08.2009

BV PLB.2481B

Uddevalla, 09.08.2009

SJ SPR.103 [P&T svillepakker]

Årjäng, 09.08.1983

BV SPR.3208B [P&T type 08-475 UNIMAT 4S]

Uddevalla, 09.08.2009

BV SPR.3208B - sterkt brannskadet sommeren 2007(!)

Uddevalla, 09.08.2009

BV SPR.3208B - Etter å ha stått slik i to år, er det vel tvilsomt om denne noen gang kommer i drift igjen!

Uddevalla, 09.08.2009

BV (ex SJ) SPR141.2126 - ballastpakker

Uddevalla, 24.08.1995

BV SPR141.2126

Uddevalla, 24.08.1995

BV (ex SJ) vinsjvogn. Nummer var ikke påmalt.

Uddevalla, 24.08.1995

BV vinsjvogn.

Uddevalla, 24.08.1995

BV (ex SJ) - Arbeidstog bestående av motovogner type Y6/Y7/Y8 og styrevogn type UBF7Y.

Karlstad, 09.08.1983

Snøryddingsmateriell

Snøryddingsmateriell omfatter alt fra store, roterende snøploger via snøfresere og tunge ploger på eget understell til små skinneskraper montert på vogner. Snøfresere kan være alt fra spesialbygde, selvgående maskiner (som like gjerne kan klassifiseres som roterende snøploger) til små fresere som monteres foran på en lastetraktor eller liknende. Det finnes også snøskraper som skraper snøen inn i skinnegangen, for at snøfreserne skal få tak på den og fjerne den fra sporet.

SJ sporrenser type Qce

Karlstad, 09.08.1983

BV (ex SJ) PLB021.2464A - sporrenser

Uddevalla, 24.08.1995

BV PLB021.2464A

Uddevalla, 24.08.1995

Losji-, kontor- og verkstedsvogner

Anlegg og vedlikehold krever både at arbeidsstokken kan innkvarteres på stedet der arbeidet foregår, og at der er kontorfasiliteter for arbeidsledelsen samt verkstedsvogner for reparasjon og vedlikehold av verktøy m.m. Til dette har man ulike typer losji-, kontor- og verkstedsvogner. En rekke losjivogner er ominnredete, eldre personvogner. Andre består av ordinære losjibrakker plassert på godsvognunderstell. Kontorvogner er normalt brakker på godsvognunderstell, mens verkstedsvogner kan være enten innredet i gamle godsvogner eller bestå av brakker på godsvognunderstell.

SJ losjivogn type Qgv - ombygd personvogn med vognkasse i tre

Karlstad, 09.08.1983



BV = Banverket   SJ = Statens Järnvägar
